ZGS11-Z.F系列風力發電用組合式變壓器適用于35kV終端供電系統，作為變電、配電、計量、控制和保護裝置。此類變電站是一個成套性較強的綜合產品，包含了高壓設備、變壓器、低壓設備、二次測控設備。還包括路燈控制器，軟啟動器，遠動設備等，整個變電站的二次控制部分設計合理，報警，跳閘接點全部引出，保證變壓器運行安全。

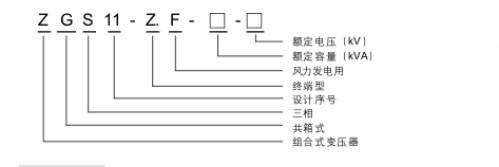

型號及其含義
產品特點
油室內配制35KV級11型油浸式升壓變壓器，采用全密封結構，合理布置散熱器，采用高性能密封件，并配制壓力釋放閥，氣體繼電器，油位計，溫度控制器等保護設備。具有低損耗，低噪音，低溫升，高抗短路，高過負荷，不滲漏等優點。另外，高壓復合開關與高壓熔斷器也置于油室內，利用變壓器油作為絕緣介質，具有較強的電氣性。
高壓室采用加強防污性套管出線，端部設置全絕緣電纜接頭，配制避雷器以降低系統過電壓。高壓室內還配制感應器。加裝電磁組和帶電顯示器防止誤操作。
低壓室一般采用雙路進線，并配制斷路器，隔離開關，電流互感器，避雷器等元件，另外配制一臺站用變壓器，以供整套變電站的供電。
三個隔室在結構上相互獨立，在電氣上相互連接。既保證了操作安全方便，又保證了運行安全可靠。變壓器箱體采用獨特的迷宮式密封方式，配以高性能長壽命密封件，所有進出線口與通風口均設有防塵側室，能有效的防止沙塵雨雪的侵蝕，真正實現全工況、全絕緣、全密封、免維護，保證在惡劣的環境中使用壽命達到20年。
| 額定容量(kVA) | 典型電壓組合 (kV) |
聯結組 標號 |
阻抗電 壓(%) |
空載損耗 （W） |
負載損耗 （W） |
總重 | 參考尺寸L*W*H |
| 630 | 高壓H.V. 36.75,38.5 ±2×2.5% 低壓L.V. 0.69-0.69 |
Dyn11 | 6.5 | 810 | 7820 | 4 | 2450*2260*2150 |
| 800 | 980 | 9350 | 4.5 | 2450*2280*2150 | |||
| 900 | 1070 | 10450 | 4.8 | 2450*2300*2150 | |||
| 1000 | 1150 | 11500 | 5 | 2520*2340*2150 | |||
| 1250 | 1370 | 13850 | 5.1 | 2520*2380*2150 | |||
| 1600 | 1650 | 16600 | 6.5 | 2520*2380*2150 |
